樓宇工程智能化設備監控系統實訓平臺
樓宇工程智能化設備監控系統實訓平臺,智能樓宇設備監控實驗裝置安裝、布線、接線、編程、調試、運行、維護及維修等，咨詢熱線13122891392 ...
訂購熱線：021-66581511
中人教儀廠是專業生產樓宇工程智能化設備監控系統實訓平臺，智能樓宇設備監控實驗裝置及配件的廠家,生產的樓宇工程智能化設備監控系統實訓平臺，智能樓宇設備監控實驗裝置品質過硬，中人品牌在國內已經擁有幾百所院校客戶。
本文關鍵詞：樓宇工程智能化設備監控系統實訓平臺

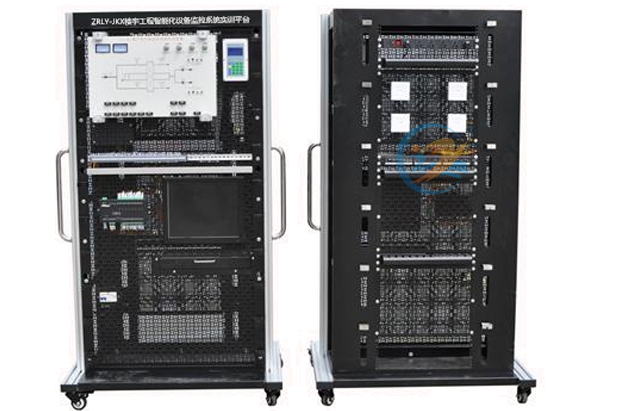

ZRLY-JKX樓宇工程智能化設備監控系統實訓平臺
1、設備概述
智能樓宇設備監控實驗裝置依據智能建筑行業的發展趨勢和特點，結合樓宇智能化技術的功能和應用，以樓宇5A子系統工作任務為導向，基于樓宇智能化、工業自動化、計算機網絡通信、綜合布線及系統集成等多種技術的綜合運用和拓展，多層面地滿足了技師和職業院校樓宇智能化設備安裝與運行、樓宇設備安裝、自動化控制、計算機網絡及通信系統工程等相關專業的系統與原理演示、技能展示、工作任務設計與計劃、實訓、過程與結果評定、考核、鑒定、競賽、工程項目設計及畢業設計等；系統地訓練了學生專業技術、實際動手技能（安裝、布線、接線、編程、調試、運行、維護及維修等）、設計規劃、交流溝通、團隊協作、效率意識及創新思維等能力，同時培養了其嚴謹的工作作風和良好的職業素養。
2、技術指標
(1)電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；(2)安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；
(3)機功耗：≤300W；
（4）外形尺寸（寬×高×深）：1060mm×1900mm×800mm（工業鋁型材支架）；
3、實訓項目
a)基礎實操部分u系統的安裝、布線、接線、編程、調試、運行、維護及維修；
u線路故障的設置、檢測及排除；
u橋架及其支架的安裝和布線；
u信息插座和機架設備的安裝；
u水晶頭及跳線的制作和測試；
uRJ45模塊和配線架的壓線和測試；
uRJ45跳線的連接及鏈路的測試。
b)模擬I/O模塊
u四種標準信號（DI/DO/AI/AO）的認識、測量與連接；
u程序設計、編寫、調試和監控；
u組態監控界面設計。
c)新風機組模擬模型系統模塊
u新風溫度監測；
u新風濕度監測；
u送風溫度監測；
u送風濕度監測；
u過濾網壓差開關監測；
u換熱器防凍開關監測；
u送風機壓差開關監測；
u送風機啟停狀態監測；
u送風機手/自動狀態監測；
u送風風機故障監測；
u加熱器電動閥控制；
u表冷盤電動閥控制；
u加濕器電動閥控制；
u新風閥開關控制；
u送風機啟停控制；
u系統整合監控。
d)空調機組模擬模型系統模塊
u室內二氧化碳濃度監測；
u回風溫度監測；
u過濾網壓差開關監測；
u換熱器防凍開關監測；
u送風機故障狀態監測；
u送風機壓差開關監測；
u回風機故障狀態監測；
u回風機壓差開關監測；
u新風閥調節控制；
u換熱器電動閥調節控制；
u回風閥調節控制；
u排風閥調節控制；
u送風閥開關控制；
u回風機啟停控制；
u系統整合監控。
e)供配電模擬模型系統模塊
u1#進線電壓監測；
u#進線電流監測；
u1#進線功率因素監測；
u2#進線電壓監測；
u2#進線電流監測；
u2#進線功率因數監測；
u1#供電回路開關監測；
u2#供電回路開關監測；
u雙電源切換開關監測；
u1#回路開關控制；
u2#回路開關控制；
u系統整合監控。
f)照明模擬模型系統模塊
u光照度傳感器監測；
u光照度開關監測；
u景觀區照明燈開關監測；
u上班場景開關監測；
u午休場景開關監測；
u下班場景開關監測；
u緊急開關監測；
u大堂區照明燈調光控制；
u景觀區照明燈開關控制；
u辦公區1#照明燈開關控制；
u辦公區2#照明燈開關控制；
u系統整合監控。
g)給排水模擬模型系統模塊
u主用給水泵故障狀態監測；
u備用給水泵故障狀態監測；
u低限報警水位開關監測；
u啟泵水位開關監測；
u停泵水位開關監測；
u排水泵手/自動狀態監測；
u排水泵故障狀態監測；
u停泵水位開關監測；
u啟泵水位開關監測；
u溢流報警水位開關監測；
u主用給水泵啟停控制；
u備用給水泵啟停控制；
u排水泵啟停控制；
u系統整合監控。
h)熱交換模擬模型系統模塊
u熱網蒸汽溫度監測；
u1#熱交換器出水溫度監測；
u2#熱交換器出水溫度監測；
u水回水溫度監測；
u1#泵啟停狀態監測；
u1#泵手/自動狀態監測；
u1#泵故障狀態監測；
u2#泵啟停狀態監測；
u2#泵手/自動狀態監測；
u2#泵故障狀態監測；
u1#電動閥調節控制；
u2#電動閥調節控制；
u1#泵啟停控制；
u2#泵啟停控制；
u系統整合監控。
i)電梯模擬模型系統模塊
u啟停狀態監測；
u上行狀態監測；
u下行狀態監測；
u首層狀態監測；
u第2層狀態監測；
u第N層狀態監測；
u故障狀態監測；
u緊急狀態監測；
u正常啟動控制；
u消防停止控制；
u系統整合監控。
j）智能家居模擬模型系統模塊
u外出布防場景開關監測；
u居家布防場景開關監測；
u撤防場景開關監測；
u就餐場景開關監測；
u會客場景開關監測；
u影院場景開關監測；
u門磁開關監測；
u被動紅外探測器探測；
u燃氣探測器開關監測；
u水/電/氣表脈沖監測；
u客廳LED燈調光控制；
u電動窗簾開關控制；
u食廳日光燈開關控制；
u聲光警號開關監控；
u系統整合監控。
4、樓宇工程智能化設備監控系統實訓平臺
| 序號 | 器材名稱 | 數量 | 單位 | 備注 |
| 1 | 立式實訓平臺 | 1 | 臺 | |
| 2 | 網孔板安裝模塊 | 8 | 塊 | |
| 3 | 網孔板用膨脹固定件 | 100 | 個 | |
| 4 | 線纜管理架 | 12 | 個 | |
| 5 | 電源管理模塊 | 1 | 臺 | |
| 6 | 嵌入式編程主機與顯示器模塊 | 1 | 套 | |
| 7 | 主機監控模塊 | 1 | 臺 | LonWorks總線DDC |
| 8 | LON網絡通訊適配器 | 1 | 個 | |
| 9 | LonMaker編程軟件 | 1 | 套 | |
| 10 | 模擬I/O模塊 | 1 | 塊 | |
| 11 | 新風機組模擬模型系統模塊 | 1 | 塊 | |
| 12 | 空調機組模擬模型系統模塊 | 1 | 塊 | |
| 13 | 供配電模擬模型系統模塊 | 1 | 塊 | |
| 14 | 照明模擬模型系統模塊 | 1 | 塊 | |
| 15 | 給排水模擬模型系統模塊 | 1 | 塊 | |
| 16 | 熱交換模擬模型系統模塊 | 1 | 塊 | |
| 17 | 電梯模擬模型系統模塊 | 1 | 塊 | |
| 18 | 智能家居模擬模型系統模塊 | 1 | 塊 | |
| 19 | 6位PDU電源 | 1 | 個 | |
| 20 | 24位超五類非屏蔽插座配線架 | 1 | 個 | |
| 21 | 8P8C超五類非屏蔽水晶頭 | 20 | 個 | |
| 22 | 超五類非屏蔽信息插座模塊 | 4 | 個 | |
| 23 | 單口86型信息面板 | 4 | 個 | |
| 24 | 86型底盒 | 4 | 個 | |
| 25 | UTP超五類4對非屏蔽跳線 | 4 | 條 | |
| 26 | UTP超五類4對非屏蔽電纜 | 100 | 米 | |
| 27 | 專用橋架 | 1 | 套 | |
| 28 | 耗材及工具 | 1 | 套 | 各規格電線、常用電工工具及線纜測試儀等 |
本文鏈接：http://www.42413.cnhttp://www.42413.cn/product/lyjk.html
文章來源：www.42413.cn??? ?編輯：中人教儀廠??? ?時間：2019-06-30 14:11
常見問題：
1、如果我要購買樓宇工程智能化設備監控系統實訓平臺、智能樓宇設備監控實驗裝置，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的樓宇工程智能化設備監控系統實訓平臺、智能樓宇設備監控實驗裝置是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開樓宇工程智能化設備監控系統實訓平臺、智能樓宇設備監控實驗裝置的發票，您需要提供開票資料。
3、你們的產品都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
