小型冷庫裝置電氣控制系統檢修實訓裝置
小型冷庫裝置電氣控制系統檢修實訓裝置,冷庫機組電氣控制排故實驗柜制冷設備維修工高級、技師教學培訓與考核,咨詢熱線13122891392 ...
中人教儀廠是專業生產小型冷庫裝置電氣控制系統檢修實訓裝置,冷庫機組電氣控制排故實驗柜及配件的廠家,生產的小型冷庫裝置電氣控制系統檢修實訓裝置,冷庫機組電氣控制排故實驗柜品質過硬,中人品牌在國內已經擁有幾百所院??蛻簟?/p> 常見問題: 1、如果我要購買小型冷庫裝置電氣控制系統檢修實訓裝置、冷庫機組電氣控制排故實驗柜,是否有安裝、培訓服務呢? 答:我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的,都是提供安裝、培訓服務的。 2、你們的小型冷庫裝置電氣控制系統檢修實訓裝置、冷庫機組電氣控制排故實驗柜是否能開增值稅專用發票? 答:可以的,我們是正規企業,并且已經升級到一般納稅人,可以開具增值稅專用發票,如果您需要開小型冷庫裝置電氣控制系統檢修實訓裝置、冷庫機組電氣控制排故實驗柜的發票,您需要提供開票資料。 3、你們的產品都是自己生產的嗎?都有什么產品資質? 答:我們公司是專業生產教學設備的企業,完全自主生產,并通過了最新版ISO9001認證,擁有多項專利與著作權。
本文關鍵詞:小型冷庫裝置電氣控制系統檢修實訓裝置

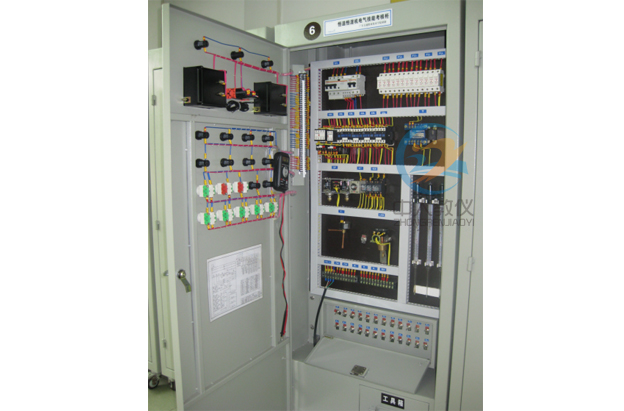

ZRLR-GZB小型冷庫裝置電氣控制系統檢修實訓裝置
一、小型冷庫電氣控制設備功能及實訓項目
1、小型冷庫機組電氣控制實訓
2、制冷設備維修工高級教學培訓與考核
3、制冷設備維修工技師教學培訓與考核
4、常見故障設置與排查
二、故障設置
故障代號
冷庫機組電氣控制排故實驗柜故障現象
故障位置
故障分析過程
檢測方法與數據
注意事項
K1
合上QS2,整個控制電路沒電,電源燈HL1不亮
QS2 N線與HL1之間
HL1電源燈不亮,重點檢查SQ2輸出端和FU2是否開路
用萬用表交流250V檔測得HL1兩端沒220V電壓,再用電阻檔測量N線斷路
測量電阻值時要斷開控制線路的電源,則會燒壞萬用表
K2
電源燈HL1亮,但手自動都不能制冷。
QS2L線與RSJ常開之間
無法制冷可能是RSJ的常開觸點損壞
檢查RSJ的常開點電阻值
RSJ出現不工作,也可能是其電機線圈開路
K3
SA轉換不了
RSJ輸出與SA之間
SA無法轉換或失效
檢查SA觸點的電阻值
頻繁轉換損壞
K4
手動無法起動
SA手動端和SA1輸入
SB1斷路或損壞
檢查SA手動端和SA1輸入
頻繁起動、停止所產生的電火花會令接觸點產生接觸不良
K5
同上
SB1與SB2之間
SB1或SB2損壞
檢查SB1輸出端與SB2輸入端電阻值
頻繁起動、停止所產生的電火花會令接觸點產生接觸不良
K6
電源燈HL1亮,壓力故障燈HL5也亮近,按SB2,KM2不閉合,風機不工作
SB2L線與SP之間
HL5壓力保護故障燈亮,說明SP常閉接觸點接通,即風機、不能正常工作
查SP復位開關是否動作,
SP動作一般是壓縮機高低壓力引起保護
K7
電源燈HL1亮,過載故障燈HL4也亮近,按SB2,KM2不閉合,風機不工作
SP與FR之間
HL4過過載故障燈亮,說明FR常閉接觸點接通,風機不能正常工作
查FR復位開關是否動作,或風機電機線圈繞組電阻值
FR出現過載一般是風機電機溫度過高引起
K8
按SB2,KM2不吸合,風機不能工作
FR與KM12之間
過載沒保護,但風機又不能工作,可能是KM1的線圈開路
檢查KM2輸入端與FR輸出端電阻值
頻繁起動、停止所產生的電火花會令接觸點產生接觸不良
K9
自動檔無法工作
SA自動端與ST輸入端
電子溫度計常開觸點斷開
檢查SA自動端與ST輸入端電阻值
ST常開斷開可能是是溫度設定誤差造成,非故障
K10
按SB2,KM能吸合,但松手后不工作
SB1輸出與SB2常開觸點之間
松手后,風機不工作,一般是無法自鎖
檢查SB1與SB2常開觸頭的電阻值
也可能是輔助觸頭接觸不良,引起無法自鎖
K11
按SB2,KM2能吸合,但風機運行燈和壓縮機不工作
FR輸出與KM2常開觸點之間
壓縮機與風機工作燈都不工作,故障多為KM2另一常無法接觸
檢查FR與KM2常開觸頭的電阻值
也可能是輔助觸頭接觸不良,引起無法自鎖
K12
自動檔無法工作
ST輸出端與SB2輸出端
電子溫度計常開觸點斷開
檢查ST輸出端電阻值
ST常開斷開可能是是溫度設定誤差造成,非故障
K13
電磁閥不工作
KM2輸出與YV輸出之間
電磁閥卡住,無法打開
檢查YV有無電阻,通電后是否有振動
當出現此故障,要與HL2的電阻值比較大小,并串聯阻值不一樣
K14
壓縮機無法啟動
KM2輸出與KT輸入端
KT線圈能工作,但無法廷時啟動壓縮機
檢查KM2常開與KT的電阻值
也可能是輔助觸頭接觸不良,引起無法自鎖
K15
壓縮機無法啟動
KT常開輸出與KM1輸入端
KT或KM1無法接觸
檢查KT輸出與KM1的輸入電阻值
KM1線圈燒斷
K16
時間繼電器不工作
KM2與KT輸入端
KT線圈開路
檢查KM2常開的輸出與KT的輸入
檢查線圈輸入電壓
K17
電子溫度計無顯示
FU3輸出與ST輸入端
ST線圈是否開路
檢查FU3輸出與ST輸入端的電阻值
同上
K18
無法除霜
KM3常開輸入與KM3線圈輸入端
接觸器和加熱器損壞
檢查KM3常開輸入與KM3線圈輸入端間的電阻值,
頻繁停止起動會使觸點接觸不良
K19
無法除霜
FU3輸出與RSJ輸入端
RSJ線圈是否開路
檢查FU3輸出與RSJ輸入端的電阻值
同上
三、元件設備清單
序號
項目
型號規格
數量
備注
1
轉換開關
常用
2個
2
指示燈
220V
8個
指示燈
380V
3個
3
四極空氣開關
15A
2個
4
二極空氣開關
15A
2個
5
中間繼電器
常用
2個
6
壓力繼電器
高/低/常用
2個
7
時間繼電器
得電延時
2個
8
交流接觸器
380V/15A
6個
9
熱繼電器
常用
4個
10
起動\停止開關
常用
4個
11
故障開關
常用
50個
12
故障燈
常用
30個
13
保險絲管
5A
6個
14
化霜定時器
常用
2個
15
化霜雙金屬片
常用
2個
16
電磁閥
常用
2個
17
接線排
常用
10個
18
連接導線(有色)
常用
2扎
19
電柜
見圖
1個
20
電子溫控器
常用
2個
21
電流表
5A/常用
2個
22
電壓表
380V/常用
2個
23
絕緣板
常用
16公斤
24
線槽
常用
8條
25
槽鋼
常用
2米
26
故障箱
2個
27
雜物配件
1批
