電力系統綜合自動化實驗臺
【工業級實操型】電力系統綜合自動化實驗臺,電力自動化實驗室設備單回路不對稱穩態短路運行狀態下實驗；咨詢熱線13122891392 ...
訂購熱線：021-66581511
中人教儀廠是專業生產電力系統綜合自動化實驗臺，電力自動化實驗室設備及配件的廠家,生產的電力系統綜合自動化實驗臺，電力自動化實驗室設備品質過硬，中人品牌在國內已經擁有幾百所院校客戶。
本文關鍵詞：電力系統綜合自動化實驗臺

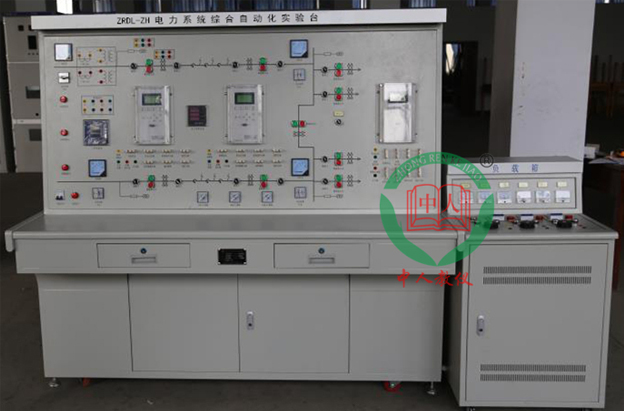

ZRDL-ZH電力系統綜合自動化實驗臺,電力自動化實驗室設備
模擬發電機測控屏
1、基本參數1) 型號：
2) 供電電源：三相五線供電380V，
3) 功率：1KW；
4) 單面實訓柜尺寸：2200mm*800mm*800mm（高*寬*深，熱鍍鋅板噴塑）
5) 防護等級：IP3X
環境條件
環境溫度
工作：－10℃～+50℃
貯存：－25℃～ ＋60℃ 在極限值下不施加激勵量，設備不出現不可逆變化，溫度恢復后裝置應能正常工作；
相對濕度：<85%HR，無凝露
大氣壓力：86~106kＰa
海拔高度：<4000m
其它條件：設備周圍的空氣中不應含有帶酸、堿、腐蝕或爆炸性的物質。
發電機調速
環境條件
環境溫度
工作：－10℃～+50℃
貯存：－25℃～ ＋60℃ 在極限值下不施加激勵量，設備不出現不可逆變化，溫度恢復后裝置應能正常工作；
相對濕度：<85%HR，無凝露
大氣壓力：86~106kＰa
海拔高度：<4000m
其它條件：設備周圍的空氣中不應含有帶酸、堿、腐蝕或爆炸性的物質。
技術參數
1、采樣頻率：1次/周波；脈沖輸出：1次/周波
2、自動調壓范圍：20%~130%
3、手動調壓范圍：10%~120%
4、零起升壓：超調量≦10%~15%，調節時間3s~5s
5、調壓精度≦0.01
6、調壓頻率整定范圍：±10﹪內均勻無級差調整
7、電壓響應時間：上升≦0.08s，下降≦0.15s
8、頻率特性：在頻率變化±1%時，電壓變化小于±0.05%
9、采樣系統線性度：偏差≯0.1%
10 ，RS485 MOBUS RTU遠程通信。
模擬發電機勵磁系統及負阻器屏
環境溫度工作：－10℃～+50℃
貯存：－25℃～ ＋60℃ 在極限值下不施加激勵量，設備不出現不可逆變化，溫度恢復后裝置應能正常工作；
相對濕度：<85%HR，無凝露
大氣壓力：86~106kＰa
海拔高度：<4000m
其它條件：設備周圍的空氣中不應含有帶酸、堿、腐蝕或爆炸性的物質。
主要功能
1、恒電壓、恒勵流、恒無功功率、恒功率因數調節及恒控制角調節方式。
2、過勵反時限限制及保護
3、強勵反時限限制及保護
4、欠勵反時限限制及保護
5、V/HZ限制及保護
6、過壓/過流保護輸出
7、過速保護輸出
8、PT熔絲斷保護
9、脈沖回讀及檢測
10、開機可設定自動跟蹤系統電壓
11、逆變滅磁
12、實時曲線圖顯示測量數據
13、事件記錄
主要技術指標
1、移相觸發范圍：三相半控橋為0～160度；三相全控橋為0～135度；
2、自動調壓范圍：20％～130％ ；手動調壓范圍；20％～120％。
3、零起升壓：超調量<15%，調節時間3～5秒，振蕩次數＜3～5次。
4、10%階躍響應：超調量小于5%，振蕩次數1次，調節時間小于3秒
5、調壓精度：0.1%
6、調差率整定范圍±10%內均勻無級差調整。
7、電壓響應時間：上升＜0.08秒，下降＜0.15秒。
8、頻率特性：在頻率變化±1%，電壓變化值小于±0.05%。
9、采樣系統線性度：偏差≯0.1%
10、強勵頂值倍數：1.8倍
微機準同期控制器
環境溫度工作：－10℃～+50℃
貯存：－25℃～ ＋60℃ 在極限值下不施加激勵量，設備不出現不可逆變化，溫度恢復后裝置應能正常工作；
相對濕度：<85%HR，無凝露
大氣壓力：86~106kＰa
海拔高度：<4000m
其它條件：設備周圍的空氣中不應含有帶酸、堿、腐蝕或爆炸性的物質。
技術指標
（1）工作電源：
85V~265VDC或AC，功耗10W。
（2）輸入信號
1）取同期點兩側PT的同名線電壓，100V或100/√3V
2）并列機組斷路器常開輔助接點一對
（3）輸出信號：
輸出信號有：加速、減速、升壓、降壓、故障、合閘所有輸出信號均為繼電器空接點方式輸出。
接點容量：30A 250VAC/30VDC裝置的輸出點不接負荷應可靠動作10次。
通信接口：RS485，支持MODBUS規約。
（4）參數整定范圍：
1）導前時間：50~300ms，連續可調
2）允許頻差：±0.5HZ，連續可調
3）允許電壓差：±10%，連續可調
4）波特率：9600bit
（5）合閘相位誤差：在頻差≤0.3HZ時，合閘相角差≤1度
（6）頻率判斷誤差：±0.01HZ
（7）電壓判斷誤差：±0.2%
（8）工作環境溫濕度：~10℃~50℃
（9）環境相對濕度：<85%
（10）周圍無腐蝕性氣體（11）絕緣強度：
弱電回路對地：工頻500V、1分鐘；
強電回路對地：工頻1750V、1分鐘；
強弱電回路之間：工頻1000V、1分鐘。
模擬發電機機組
基本參數(1) 型號：；
(2) 供電電源：三相五線進線AC380V±10%，
(3) 頻率：50Hz；
(4) 功率：3KVA；
(5) 動力電流：6.4A
(6) 控制電源：AC220V
(7) 防護等級：IP45
(8) 實驗臺尺寸：1200mm*600mm*600mm（長*寬*高，）；
(9) 實驗臺重量：175kg
環境條件
環境溫度
工作：－10℃～+50℃
貯存：－25℃～ ＋60℃ 在極限值下不施加激勵量，設備不出現不可逆變化，溫度恢復后裝置應能正常工作；
相對濕度：<85%HR，無凝露
大氣壓力：86~106kＰa
海拔高度：<4000m
其它條件：設備周圍的空氣中不應含有帶酸、堿、腐蝕或爆炸性的物質。
實驗內容
（1） 發電機啟動和調整實驗；（2） 運行方式實驗；
（3） 負荷調整實驗；
（4） 手動準同期并列實驗；
（5） 半自動準同期并列實驗；
（6） 全自動準同期并列實驗；
（7） 偏離準同期并列條件合閘實驗；
（8） 整定不同恒定越前時間合閘實驗；
（9） 各種信號波形觀測；
（10） 不同a（控制角）的勵磁電壓波形觀測實驗；
（11） 同步發電機起勵實驗；
（12） 控制方式及其相互切換實驗；
（13） 逆變滅磁和跳滅磁開關滅磁實驗；
（14） 伏赫限制實驗；
（15） 同步發電機強勵實驗；
（16） 欠勵限制實驗；
（17） 調差特性實驗；
（18） 過勵限制實驗；
（19） 單回路穩態對稱運行實驗；
（20） 雙回路與單回路的穩態對稱運行比較試驗；
（21） 單回路穩態非全相運行試驗；
（22） 單回路不對稱穩態短路運行狀態下實驗；
（23） 勵磁調節器對靜態穩定性影響實驗；
（24） 無調節勵磁時，功率特性和功率極限的測定；
（25） 手動調節勵磁時，功率特性和功率極限測定；
（26） 微機自并勵時，功率特性和功率極限的測定；
（27） 微機它勵時，功率特性和功率極限的測定；
（28） 單回路、雙回路輸送功率與功角關系實驗；
（29） 短路類型對電力系統暫態穩定性的影響實驗；
（30） 故障切除時間對暫態穩定的影響實驗；
（31） 有無強勵磁對暫態穩定性影響試驗；
（32） 線路重合閘及其對系統暫態穩定性影響的實驗；
（33） 同步發電機異步運行和再同步實驗；
（34） 單機帶負荷實驗（選配）；
（35） 單機帶負荷與單機無窮大系統時頻率特性實驗；
（36） 模擬發電機故障實驗；
（37） 發電機外部故障實驗；
