臥式鏜床電氣控制線路實訓裝置
臥式鏜床電氣控制線路實訓裝置,T68鏜床電氣技能實驗臺安裝有機床的所有主令電器及動作指示燈、機床的所有操作都在這塊面板上進行。咨詢熱線13122891392 ...
訂購熱線：021-66581511
中人教儀廠是專業生產臥式鏜床電氣控制線路實訓裝置，T68鏜床電氣技能實驗臺及配件的廠家,生產的臥式鏜床電氣控制線路實訓裝置，T68鏜床電氣技能實驗臺品質過硬，中人品牌在國內已經擁有幾百所院校客戶。
本文關鍵詞：臥式鏜床電氣控制線路實訓裝置

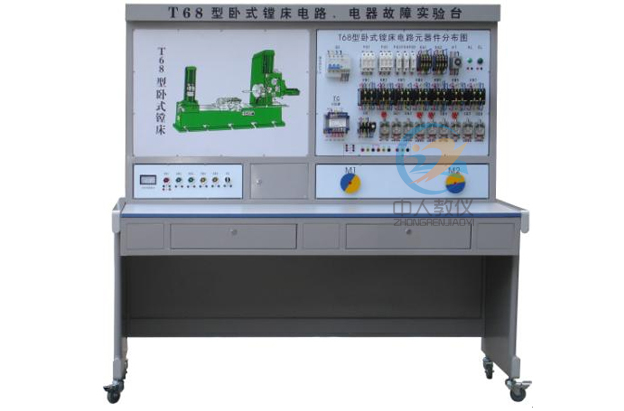

ZRJC-WD01臥式鏜床電氣控制線路實訓裝置
技術性能
1、輸入電源：三相四線（～380V±10% 50Hz）2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<4000m
3、裝置容量：＜1KVA
4、 外形尺寸：1410mm×725mm×1535mm
裝置的基本裝備
1、電源控制面板（鋁質面板）（1）交流電源（帶有漏電保護措施）提供三相交流電源（380V）
（2）人身安全保護體系
屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即告警并切斷電源，確保實驗進程安全。屏上裝有一套電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
2、主令控制及圖示板（鋁質面板）
面板上安裝有機床的所有主令電器及動作指示燈、機床的所有操作都在這塊面板上進行，指示燈可以指示機床的相應動作。面板上印有T68型臥式鏜床立體示意圖，可以很直觀地看出T68型臥式鏜床的外形輪廓。
3、元器件安裝板
T68鏜床電氣技能實驗臺面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，這些元器件直接安裝在面板表面，可以很直觀的觀看它們的動作情況。
4、三相異步電動機
3只380V三相鼠籠異步電動機，分別用作主軸電動機（雙速）和快速移動電動機。
5、故障開關箱
設有32個開關，其中1到23用于故障設置；24到32保留。
6、實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌底還設有四個方向輪和四個固定調節機構，便于移動和固定，有利于實驗室布局。
實驗項目及主要內容
1、學生熟悉常用低壓電器的機構、原理；2、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上；
3、提高學生的動手能力的技能操作水平；
4、通過對機床故障排除，完成機床常見故障的排除；
5、可以設置故障點做為維修電工的技能考核臺。
